輸油管道里程樁設計和設置原則

發布時間:2019-03-28  作者:金能電力   來源:金能電力 點擊:
    輸油管道里程樁主要標準和依據
    ⑴ 《中華人民共和國石油天然氣管道保護法》 2010 年 10 月 1 日起施行
    ⑵ 《管道干線標記設置技術規定》SY/T 6064 – 2011
    ⑶ 《埋地鋼制管道陰極保護技術規范》GB/T 21448-2008
    ⑷ 《玻璃纖維增強熱固性樹脂承載型格柵》JC/T1026-2007

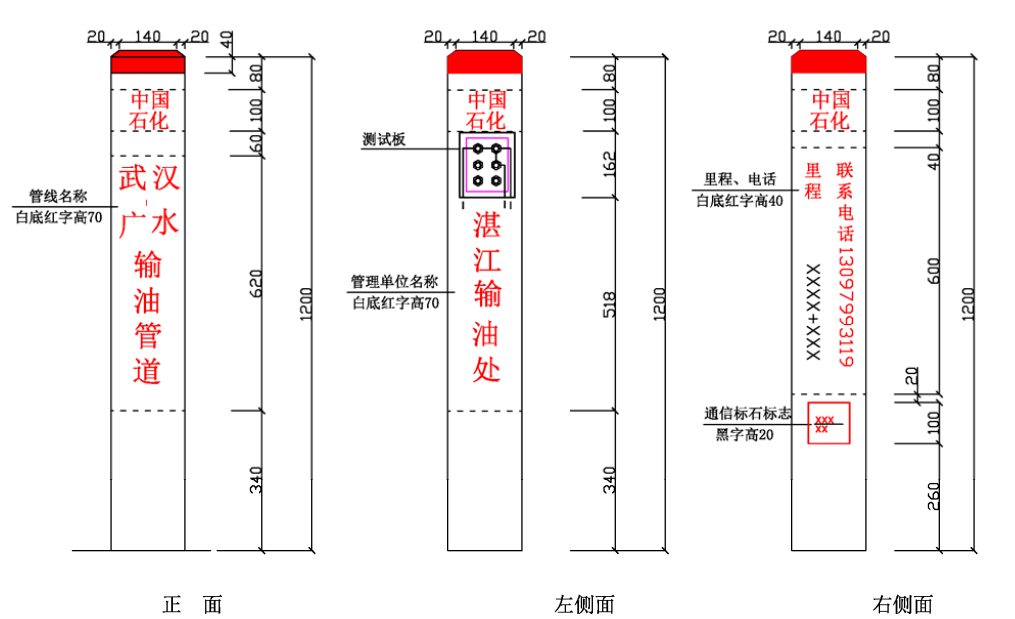

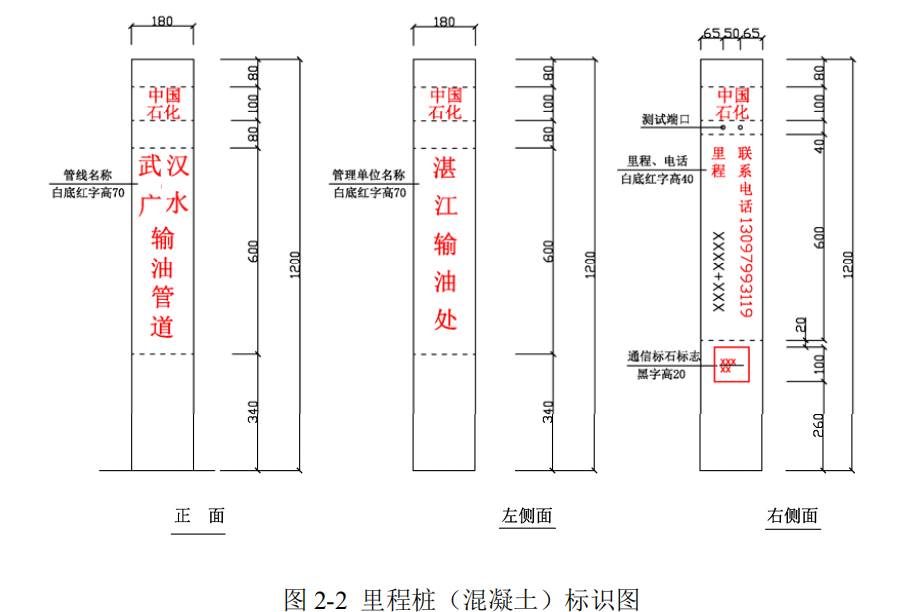

    里程樁(兼作測試樁)設計圖
    里程樁用于標記輸油管道的走向、里程。測試樁用于監測和測試管道陰極保護參數的地面標識。一般將里程樁與測試樁合并設置,以下統稱里程樁。里程樁有兩類,一是混凝土樁,見圖 2-1、2-2,二是復合材料(樹脂+高度玻璃纖維)樁見圖 2-3、2-4。

圖2-3輸油管道里程樁水泥標識

圖2-4 輸油管道里程樁復合材料標識
    輸油管道里程樁設置原則
    ⑴ 里程樁應自首站 0km 起每 1km 設置 1 個。因地面限制無法設置的,可隔樁設置,編號順延。
    ⑵ 里程樁宜設置在距管道中線正上方。
    ⑶ 在滿足可視性和通視性需求及易于長期保留的前提下,除轉角樁外,可沿管道方向適當調整間距,兼做里程樁的陰極保護測試樁調整間距不應大于 50m。
    ⑷ 管道穿跨越鐵路、公路、河流及其它管道交叉時,在 100m 范圍內無里程樁(兼作測試樁)時,應增設測試樁。
    ⑸ 除轉角樁外,多個管道樁體需要在同一地點設置時,應合并設置,按如下順序優先設置,依次為里程樁、測試樁、標志樁。
    ⑹ 樁體宜設置在路邊、田埂、堤壩等空曠荒地處,減少對土地使用和農耕機械作業的影響。
    2.3 文字標識
    里程樁可標注中國石化名稱、管道名稱、管道里程、管理單位、聯系電話、測試樁類型(電流測試樁或電位測試樁)。(本文字標識說明為樁面文字標注的補充,文字標注應征求管道運行管理部門意見)僅作為測試樁的,可標注中國石化名稱、管道名稱、管道里程、鋼管規格、測試樁類型、穿越防腐層、管理單位、聯系電話。
